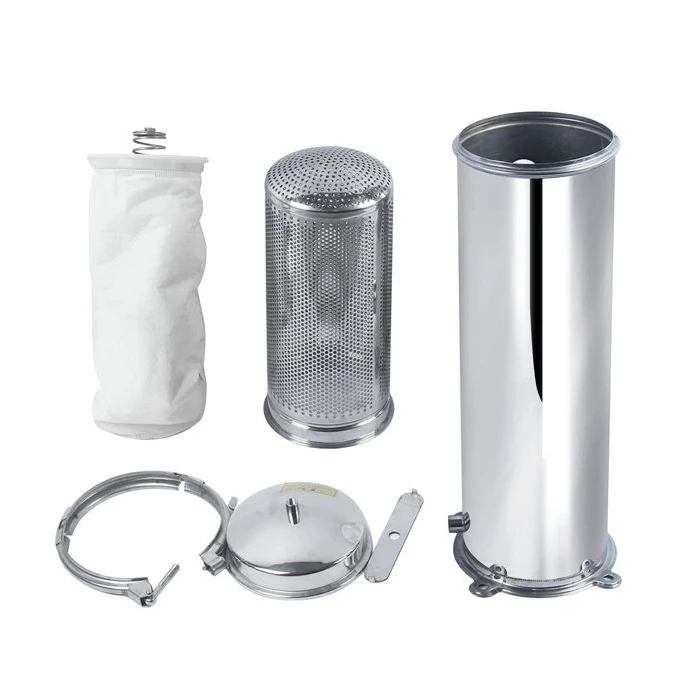

SS Torba Filtre Muhafazası
Filtre torbası malzemesi: dokuma olmayan kumaş (yıkanabilir ve yeniden kullanılabilir)
Açılış yöntemi: kelepçe, flanş döngüsü veya flanş salıncak cıvatası
Çalışma Basıncı: 0-1.0MPA
Filtre Çanta Özellikleri: #4, #1, #2
Filtre Değiştirme Döngüsü: 6 ay
.SS Torba Filtre Muhafazasıendüstriyel ve belediye su arıtma sistemleri için tasarlanmış sağlam, yüksek performanslı bir filtrasyon çözeltisidir.
Sakinsiz paslanmaz çelik (yüksek frekanslı direnç kaynağı ile) ve cilalı, çapaksız bir iç mekana sahip, sert ortamlarda korozyon direnci ve dayanıklılık sağlar (pH 2-12).
13 modelde (örneğin, SBF-1D-4'ler-SBF-20D-2S) mevcuttur, 10 T/H ila 720 T/H arasında akış hızlarını ve filtrasyon hassasiyetini 0.5 mikrona (uyumlu filtre torbaları yoluyla) destekler.
Esneklik için tasarlanan üç kurulum türü sunar: tek torba kelepçe stili (küçük sistemler için daha hızlı), flanş döngü stili (orta akış endüstriyel kullanım) ve flanş salıncak cıvata stili (yüksek basınç, 1.0mpa'ya kadar büyük akışlı kurulumlar).
Petrokimya işleme, atık su arıtma ve içecek üretimi için ideal olan, standart#1/#2/#4 filtre torbalarıyla sorunsuz bir şekilde entegre olur ve minimum bakım ile verimli kirletici kaldırma sağlar.
SS Çanta Filtre Muhafazasının Özellikleri ve Boyut Grafiği
|
Tip |
Konut çapı |
Filtre Çanta Özellikleri |
Akış |
Çalışma baskısı |
Giriş ve çıkış |
Konut yüksekliği |
|
SBF-1D-4S |
Φ133 |
Φ105×380 |
10 T/H |
0-0.6mpa |
1 '' iç iş parçacığı |
850 |
|
SBF-1D-1S |
Φ219 |
Φ180×430 |
18 T/H |
0-1.0mpa |
DN40 |
1050 |
|
SBF-1D-2'ler |
Φ219 |
Φ180×810 |
36 T/H |
0-1.0mpa |
DN50 |
1450 |
|
SBF-2D-2'ler |
Φ400 |
Φ180×810 |
72 T/H |
0-1.0mpa |
DN60 |
1600 |
|
SBF-3D-2S |
Φ450 |
Φ180×810 |
108 T/H |
0-1.0mpa |
DN80 |
1700 |
|
SBF-4D-2S |
Φ500 |
Φ180×810 |
144 T/H |
0-1.0mpa |
DN100 |
1800 |
|
SBF-5D-2S |
Φ580 |
Φ180×810 |
180 T/H |
0-1.0mpa |
DN125 |
1800 |
|
SBF-6D-2S |
Φ650 |
Φ180×810 |
216 T/H |
0-1.0mpa |
DN150 |
1900 |
|
SBF-8D-2S |
Φ700 |
Φ180×810 |
288 T/H |
0-1.0mpa |
DN200 |
1900 |
|
SBF-10D-2S |
Φ850 |
Φ180×810 |
360 T/H |
0-1.0mpa |
DN200 |
1900 |
|
SBF-12D-2S |
Φ900 |
Φ180×810 |
432 T/H |
0-1.0mpa |
DN200 |
2000 |
|
SBF-20D-2S |
Φ1100 |
Φ180×810 |
720 T/H |
0-1.0mpa |
DN300 |
2100 |
Not:
1: Yukarıdaki tablodaki boyutların sayısal birimlerinin hepsi milimetre cinsindendir.
2: Yukarıdaki modeller standarttır. Ayrıca, özelleştirilmiş modelleri de kabul ediyoruz.
3: Modelde D, filtre torbalarının sayısını temsil eder ve S filtre torbasının modelini temsil eder. Örneğin, 2D-2'ler, bu filtre muhafazasının iki #2 filtre torbası ile donatılması gerektiği anlamına gelir.
4: Standart filtre torbaları #4, #1 ve #2'yi içerir. #4 boyutu φ105 × 380; #1 boyutu φ180 × 430; #2 boyutu φ180 × 810'dır.
Detay özellikleri
Büyük akış, küçük direnç ve yüksek filtrasyon verimliliği
Filtrasyon doğruluğu yüksektir, 0,5 mikrona kadar, her türlü ince parçacık için uygundur ve temizlikten sonra tekrar tekrar kullanılabilir.
Tank gövdesinin eklemleri, kesintisiz, çapakları olmayan, kaba noktaları olmayan yüksek frekanslı direnç dikiş kaynağı ile kaynaklanmıştır ve daha fazla baskıya dayanabilir.
Balık Ölçeği Kaynak Süreci
Bahar mühür, sızıntı yok
Yüksek mukavemetli kaldırma yüzüğü
Filtre değişimi daha uygundur
SS Torba Filtre Muhafazasının Arayüz Sınıflandırması ve Kurulum Yöntemi
SS çanta filtresi muhafazaları, kurulum yöntemleri açısından genellikle üç türe ayrılır:Tek Çanta Kelepçe Stili, Flanş döngü stili, VeFlanş salıncak cıvata stili. Aşağıdakiler her türün ayrıntılı bir açıklamasıdır:
Tek Çanta Kelepçe Stili
- Yapı: Tek torba kelepçe filtresi paslanmaz çelik torba tüp ve bir kelepçeden oluşur. Torba tüpü, kapalı bir bağlantı oluşturmak için kelepçe tarafından filtrenin üst kısmına sabitlenir.
- Kurulum yöntemi: Kelepçeyi gevşeterek, filtre hızlı bir şekilde açılabilir ve kapatılabilir, bu da torba tüpü değiştirme ve bakım için uygundur.
- Uygulama kapsamı: Daha küçük akış hızlarına sahip uygulamalar ve daha az katı süreç gereksinimleri için uygundur. Laboratuvarlarda, küçük endüstriyel ekipmanlarda ve düşük basınçlı sistemlerde yaygın olarak kullanılır.
Flanş döngü stili
- Yapı: Flanş döngü filtresinde paslanmaz çelik torba namlu ve flanş bağlantı kısmı vardır. Torba namlusu, kapalı bir bağlantı oluşturmak için bir flanşdan filtrenin üst kısmına bağlanır. Kolay kurulum ve bakım için torba namlunun altında bir kaldırma halkası vardır.
- Kurulum yöntemi: Flanş cıvatalarını gevşeterek, filtre çanta namlu replasmanı ve temizliği için açılabilir.
- Uygulama kapsamı: Orta akış ve yüksek işlem gereksinimlerine sahip uygulamalar için uygundur. Endüstriyel üretimde sıvı işleme, kimyasal ve farmasötik alanlarda yaygın olarak kullanılır.
Flanş salıncak cıvata stili
- Yapı: Flanş salıncak cıvatası filtresi paslanmaz bir çelik torba tüp, üst ve alt flanşlar ve salınım cıvatalarından oluşur. Torba tüpü, kapalı bir bağlantı oluşturmak için üst ve alt flanşlardan filtrenin üst kısmına bağlanır. Salıncak cıvataları flanşları sıkmak için kullanılır.
- Kurulum yöntemi: Salınım cıvatalarını sallayarak, filtre kolayca açılabilir ve kapatılabilir ve torba tüpü değiştirme ve temizleme için kolayca çıkarılabilir.
- Uygulama kapsamı: Büyük akış ve yüksek basınçlı sistemlerde uygulamalar için uygundur. Endüstriyel üretimde sıvı filtrasyon, su arıtma ve petrokimya endüstrilerinde yaygın olarak kullanılır.
SSS
S1: Konut hangi filtrasyon hassasiyetini destekliyor?
C: Seçilen çanta tarafından hassasiyetle 0.5-200μm olarak derecelendirilmiş filtre torbaları ile uyumludur. İnce filtrasyon için (örn. 0.5μm), optimal partikül tutma için #2 torba (φ180 × 810mm) kullanın.
S2: Flanş döngüsü ile salıncak cıvata stilleri arasındaki fark nedir?
A: Flanş döngüsü, sık bakım ihtiyaçları olan orta akışlı sistemler (18-36 t/h) için, salıncak cıvatası yüksek basınç (1.0MPA) ve güvenli, sızıntıya dayanıklı sızdırmazlık gerektiren büyük akışlı kurulumlara (72 T/H'ye eşit veya eşit) uygundur.
S3: Asidik veya alkalin sıvıları idare edebilir mi?
A: Evet. Paslanmaz çelik yapı, pH 2-12 ortamlarında korozyona direnerek kimyasal işleme ve atık su arıtımı için uygun hale getirir.
S4: Filtre torbası değiştirme frekansı nasıl hesaplanır?
C: Basınç farkı 15psi'yi (veya standart endüstriyel suda 2-4 haftada bir) aştığında değiştirin. Yüksek sesli sıvılar haftalık kontroller gerektirebilir.
S5: Standart olmayan boyutlar için özelleştirme mevcut mu?
A: Evet. Özel endüstriyel uygulamalar için özel çaplar, akış hızları ve bağlantı noktası konfigürasyonları sunulmaktadır (mühendislik desteği için satış satışları).
